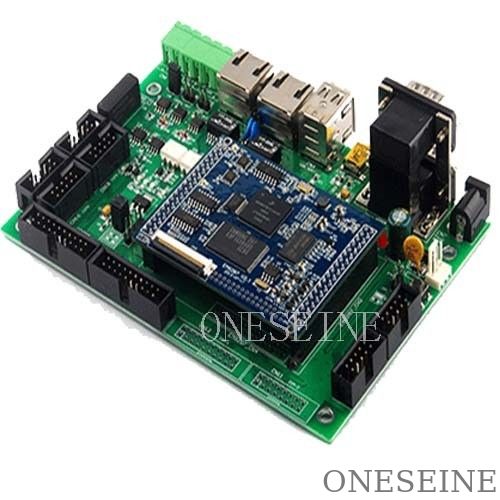

High Frequency Prototype Quick Turn Pcb Pcba Assembly (Phần hợp đồng PCB tần số cao)

Mẫu nguyên mẫu tần số cao rẻ nhất Quick Turn Pcb Pcba Assembly

Thông tin cơ bản:

Lớp:2

Vật liệu: Rogers

Độ dày PCB:1.6mm

Trọng lượng đồng: 35mm

Xét mặt: HASL không có chì

Dịch vụ: PCB và các thành phần cung cấp và lắp ráp

Các tập tin cần thiết: danh sách Gerber và Bom

Số lượng: 10 bộ

Dịch vụ lắp ráp PCB nguyên mẫu:

Bộ PCB mặt đất (cả PCB cứng, PCB linh hoạt)

Sản xuất hợp đồng PCBA;

Dịch vụ sản xuất hợp đồng điện tử

Thông qua lắp ráp lỗ / lắp ráp DIP;

Bộ kết nối;

Lắp ráp cuối cùng;

Xây dựng hộp đầy đủ;

Bộ máy cơ khí / điện

Quản lý chuỗi cung ứng / mua sắm linh kiện;

Sản xuất PCB;

Hỗ trợ kỹ thuật / Dịch vụ OEM / ODM

Không có MOQ, từ nguyên mẫu, sản xuất khối lượng nhỏ đến khối lượng trung bình.

Chúng tôi có thể chấp nhận CAM350, GC-CAM, GERBER PROTEL 99SE, CAM Drawing để sản xuất PCB;

Chúng tôi có hệ thống theo dõi đơn đặt hàng trực tuyến WIP từ đầu đến cuối để quản lý từng quy trình của sản phẩm của bạn và đảm bảo chất lượng của chúng tôi cho giao hàng kịp thời;

ONESEINE tuân thủ quy trình kiểm soát chất lượng nghiêm ngặt để cung cấp các bảng tốt và an toàn cho tay khách hàng của chúng tôi Một khi sản xuất hàng loạt bắt đầu,chúng tôi sẽ theo dõi tình trạng đầu ra thường xuyên thông qua báo cáo tình trạng WIP hàng ngày và dữ liệu ERP để đảm bảo giao hàng kịp thời.

Thời gian giao hàng:

Nhập nguồn thành phần: 5-12 ngày tùy theo mô hình thành phần

PCB: 3-5 ngày

Hội nghị: 3 ngày

Quá trình lắp ráp PCB thường bao gồm các bước sau:

Việc mua sắm các thành phần: Các thành phần điện tử cần thiết được mua từ các nhà cung cấp.

Sản xuất PCB: PCB trần được sản xuất bằng các kỹ thuật chuyên biệt như khắc hoặc in.Các PCB được thiết kế với các dấu vết đồng và miếng đệm để thiết lập kết nối điện giữa các thành phần.

Đặt thành phần: Máy tự động, được gọi là máy chọn và đặt, được sử dụng để đặt chính xác các thành phần gắn bề mặt (các thành phần SMD) trên PCB.Những máy này có thể xử lý một số lượng lớn các thành phần với độ chính xác và tốc độ.

Đuất: Một khi các thành phần được đặt trên PCB, đuất được thực hiện để thiết lập các kết nối điện và cơ học. Có hai phương pháp phổ biến được sử dụng để đuất: a. Đuất ngược:Phương pháp này liên quan đến việc áp dụng bột hàn vào PCBPCB sau đó được đun nóng trong một lò bơm dòng chảy lại, làm cho đồng hàn tan chảy và tạo ra các kết nối giữa các thành phần và PCB.Phương pháp này thường được sử dụng cho các thành phần xuyên lỗPCB được truyền qua một làn sóng hàn nóng chảy, tạo ra các kết nối hàn ở phía dưới của bảng.

Kiểm tra và thử nghiệm: Sau khi hàn, các PCB lắp ráp được kiểm tra để kiểm tra các khiếm khuyết, chẳng hạn như cầu hàn hoặc các thành phần bị thiếu.Máy tính kiểm tra quang học tự động (AOI) hoặc kiểm tra viên con người thực hiện bước nàyKiểm tra chức năng cũng có thể được thực hiện để đảm bảo PCB hoạt động như dự định.

Kết hợp cuối cùng: Một khi PCB vượt qua kiểm tra và thử nghiệm, chúng có thể được tích hợp vào sản phẩm cuối cùng. Điều này có thể liên quan đến các bước lắp ráp bổ sung, chẳng hạn như gắn kết nối, cáp, vỏ,hoặc các thành phần cơ khí khác.
