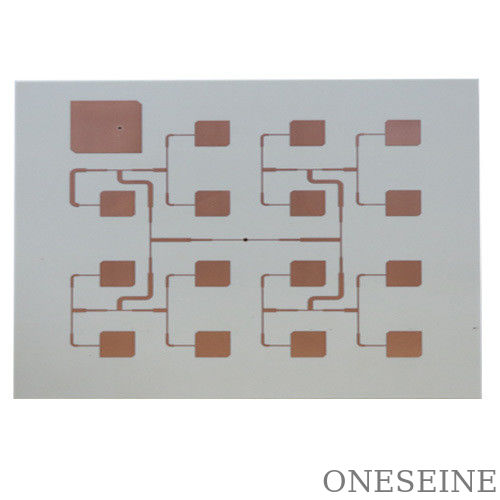

0.1mm-1.5mm PCB tần số cao Rogers 4350B PCB DK 3.48 DF 0.0031
  • 0.1mm-1.5mm PCB tần số cao Rogers 4350B PCB DK 3.48 DF 0.0031
  • 0.1mm-1.5mm PCB tần số cao Rogers 4350B PCB DK 3.48 DF 0.0031

0.1mm-1.5mm PCB tần số cao Rogers 4350B PCB DK 3.48 DF 0.0031

Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu ONESEINE
Chứng nhận ISO9001,ISO14001
Số mô hình MỘT-102
Chi tiết sản phẩm
Tên sản phẩm:
PCB tần số cao
Vật liệu:
Rogers 4350 ĐK 3,48
Hằng số điện môi:
3,48
Độ dày điện môi:
0,1-1,5mm
Mô tả:
Rogers 4350B DK 3.48 DF 0,0031 Bảng mạch PCB tần số cao 0,1-1,5mm
Phù hợp với Rohs:
Vâng.
Làm nổi bật:

1.5mm PCB tần số cao

,

0.1mm Rogers PCB

,

0.1mm PCB tần số cao

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1pcs
Giá bán
USD0.1-1000
chi tiết đóng gói
Túi chân không
Thời gian giao hàng
5-8 ngày làm việc
Điều khoản thanh toán
T/T, Western Union
Khả năng cung cấp
1000000000 chiếc / tháng
Mô tả sản phẩm

Rogers 4350B DK 3.48 DF 0.0031 0.1-1.5mm PCB tần số cao

Chi tiết:

Vật liệu cơ bản

Rogers 4350

Hội đồng THK

0.8mm

Lớp

2

Kích thước bảng

18*6cm

Kết thúc bề mặt

Vàng ngâm

Không gian dòng

6mil

THK đồng

1OZ

Chiều rộng đường

6mil

Parameter:

Tên sản phẩm: High frequency rogers 4350B PCB board Prototype

Nhiều lớp rogers 4350B Loại sản xuất: rogers4350+rogers4350, rogers4350+fr4

Lớp không.

1-28

Vật liệu

Rogers 4350/4003/5880/3003/3006/6010/3010 vv

Độ dày tấm

0.1-2.0MM

Kích thước vật liệu tiêu chuẩn

12*18 inch 18*24 inch 48*36 inch

Độ khoan dung về độ dày tấm T≥0,8mm±8%,T<00,8mm±5%

Độ dày đồng lỗ tường

>0.025mm ((1mil)

Lỗ hoàn thành

0.15mm-6.3mm

Chiều dài đường thẳng tối thiểu

4mil/4mil ((0.1/0.1mm)

Min không gian đệm liên kết

0.1mm(4mil)

Độ khoan dung khẩu độ PTH

± 0,075mm ((3mil)

Độ khoan dung khẩu độ NPTH

± 0,05mm ((2mil)

Phản lệch vị trí lỗ

± 0,05mm ((2mil)

Độ dung nạp của hồ sơ

±0,10mm ((4mil)

Bảng uốn cong & warp

≤ 0,7%

Kháng cách nhiệt

>1012Ω bình thường

Chống xuyên lỗ

<300Ω bình thường

Năng lượng điện

>1.3kv/mm

Phân loại hiện tại

10A

Sức mạnh của vỏ

1.4N/mm

Soldmask cứng

>6h

Áp lực nhiệt

288°C20 giây

Điện áp thử nghiệm

50-300v

Min bị chôn mù qua

0.2mm ((8mil)

Độ dày của vỏ bên ngoài

1oz-5oz

Độ dày của vỏ bên trong

1/2 oz-4 oz

Tỷ lệ khung hình

8:1

SMT min chiều rộng dầu xanh

0.08mm

Min dầu xanh mở cửa sổ

0.05mm

Độ dày lớp cách nhiệt

0.075mm-5mm

Mở

0.2mm-0.6mm

Công nghệ đặc biệt

Kháng thấm, chôn mù qua, vàng dày, PCB nhôm

Kết thúc bề mặt

HASL, không có chì, vàng ngâm, thiếc ngâm, bạc ngâm, ENIG, keo xanh, mạ vàng

NT1năng lượng

Rogers RT/duroid® vật liệu mạch tần số cao được lấp đầy PTFE (cá bất thường hoặc gốm sứ) vỏ compositeđể sử dụng trong độ tin cậy cao, hàng không và ứng dụng quốc phòng.Các loại RT/duroid có một ngành công nghiệp gần như cung cấp các vật liệu đáng tin cậy cao với hiệu suất chiếm ưu thếLoại vật liệu này có một số lợi ích:
1 Mất điện thấp,
2. Thấm nước thấp,
3. Hằng số dielektrik ổn định (Dk) trên một phạm vi tần số rộng, và
4. Khí thải thấp cho các ứng dụng không gian.
RO3000
RO3000 là các hợp chất PTFE chứa gốm được thiết kế để sử dụng trong các ứng dụng vi sóng và RF thương mại.R03000 series laminates là các vật liệu mạch với các tính chất cơ học rất nhất quán bất kể hằng số dielectric được chọnDo đặc điểm này, khi thiết kế các tấm nhiều lớp với các hằng số dielectric khác nhau,sẽ có rất ít vấn đề nếu có bất kỳ ở tất cả các hằng số điện áp VS nhiệt độ của RO3000 series vật liệu là rất ổn định. RO3000 laminates cũng có sẵn trong một phạm vi rộng các hằng số dielectric (3.0 đến 10.2).
1. bề mặt gắn kết các thành phần RF,
2Ống ăng-ten GPS, và
3- Bộ khuếch đại năng lượng.
RO4000
RO4000 laminates và prepregs có các tính chất thuận lợi rất hữu ích trong mạch vi sóng và các trường hợp cần kiểm soát trở ngại.Dòng laminate này được tối ưu hóa giá rất cao và cũng được sản xuất bằng cách sử dụng các quy trình FR4 tiêu chuẩn làm cho nó phù hợp với PCB đa lớpNgoài ra, nó có thể được chế biến không có chì. Dòng laminate RO4000 cung cấp một loạt các hằng số điện điện đệm (2.55-6.15) và có sẵn với các phiên bản chống cháy UL 94 V-0.Các ứng dụng phổ biến nhất của điều này là:
1. chip RFID,
2. Lỗ tăng cường năng lượng,
3. Máy radar ô tô, và
4- Cảm biến.
TMM®
Rogers TMM® laminates lò vi sóng nhiệt gắn đồng nhất hằng số dielectric, hệ số nhiệt thấp của hằng số dielectric (Dk) và hệ số mở rộng nhiệt phù hợp với đồng.Bởi vì sự ổn định điện và cơ học của chúng, TMM laminate tần số cao là hoàn hảo cho các ứng dụng dải đường dây và dải vi mô độ tin cậy cao.
1. Phạm vi vĩnh viễn dielektri rộng (Dks),
2- Chất tính cơ học tuyệt vời, dòng chảy lạnh, và chống trượt,
3. hệ số nhiệt Dk thấp đặc biệt,
4. hệ số mở rộng nhiệt phù hợp với đồng tính đến độ tin cậy cao của các lỗ thông qua được mạ,
5Có sẵn đồng bọc trong các định dạng lớn hơn, cho phép sử dụng các quy trình trừ PCB tiêu chuẩn,
6 Không bị hư hại bởi vật liệu trong quá trình chế tạo và lắp ráp,
7Chất nhựa thermoresist để gắn dây đáng tin cậy,
8Không cần kỹ thuật sản xuất chuyên biệt,
9. TMM 10 và 10i nhựa có thể thay thế chất nền nhôm, và
10. RoHS phù hợp, thân thiện với môi trường. Dưới đây là một bảng cho thấy các đặc điểm của các loại vật liệu PCB khác nhau.

0.1mm-1.5mm PCB tần số cao Rogers 4350B PCB DK 3.48 DF 0.0031 0
